Introduction

Pourquoi un cours d’analyse informatique ?

L’informatique ne se résume pas au code : avant de développer, il faut comprendre le besoin.
L’analyse informatique sert à :

  • Identifier ce que l’utilisateur veut réellement.
  • Traduire ces besoins en modèles clairs et exploitables.
  • Servir de pont entre les métiers (utilisateurs, managers) et les développeurs.

Sans analyse, on risque de construire un logiciel inutile, coûteux ou mal adapté.

💡 Note : L’analyse est au logiciel ce que le plan est à l’architecte. On ne construit pas une maison sans plan.

Objectifs du cours

L’objectif est d’être capables de :

  • Comprendre le rôle de l’analyse informatique.
  • Modéliser un système avec UML en respectant les bonnes pratiques (abstraction, modularité, réutilisabilité).
  • Maîtriser les concepts fondamentaux de la programmation orientée objet.
  • Découvrir la gestion de projet avec Agile Scrum et sa vision de l’analyse.

Les métiers de l’analyse

Analyste métier (Business Analyst)

  • Comprend les besoins stratégiques de l’entreprise.
  • Reformule les objectifs des utilisateurs en exigences métier.

Fiche métier Business Analyst

Analyste fonctionnel (Functionnal analyst)

  • Traduit les besoins en spécifications techniques détaillées.
  • Fournit des documents, modèles et diagrammes aux développeurs et testeurs.

⚠️ Attention :

  • L’analyste métier se concentre sur le “quoi” (les besoins).
  • L’analyste fonctionnel sur le “comment” (les solutions).

Fiche métier Analyste fonctionnel

Comprendre l’analyse informatique

1. Pourquoi parler d’analyse ?

L’analyse informatique est une étape préliminaire dans tout développement logiciel.
Elle répond à deux grandes questions :

  • Que faut-il construire ? (les besoins)
  • Pourquoi et pour qui ? (le contexte métier et organisationnel)

👉 Sans analyse, on risque de développer un système qui ne sert pas vraiment aux utilisateurs ou qui ne respecte pas les règles de l’entreprise.

2. Pourquoi parle-t-on de projet informatique ?

Parce que l’analyse ne se fait pas dans le vide : elle est toujours intégrée à un projet informatique.

  • Un projet est une démarche organisée qui a :

    • un début (lancement),
    • une fin (livraison),
    • et des livrables (documents d’analyse, logiciels, tests…).

  • Le but d’un projet est de répondre à un besoin concret exprimé par une entreprise ou des utilisateurs.

👉 Exemple : développer une application de gestion de stock pour une entreprise.
Avant de coder, il faut analyser les flux d’informations, les règles de gestion, et les contraintes organisationnelles.

C’est là que l’analyse intervient.

3. Pourquoi parle-t-on de SI et de SIA ?

Un projet informatique n’existe pas tout seul : il répond à un besoin d’une organisation (entreprise, administration, école, etc.).
Et pour comprendre ce besoin, il faut distinguer deux niveaux :

Le Système d’Information (SI)

C’est l’ensemble de tout ce qui permet de gérer l’information dans une organisation, que ce soit avec ou sans ordinateur.

Le SI comprend :

  • Les données (clients, produits, commandes, dossiers…).
  • Les règles de gestion (ex. : “une commande doit être validée par un responsable si elle dépasse 10 000€”).
  • Les processus métiers (ex. : “comment une facture est créée, validée, puis envoyée”).
  • Les supports utilisés (logiciels, mais aussi papiers, mails, tableaux Excel, téléphone…).

👉 Exemple : Dans un hôpital, le SI inclut les dossiers patients (papier ou informatisés), les règles médicales, les procédures internes, et la communication entre médecins et infirmiers.

Le Système d’Information Automatisé (SIA)

C’est la partie du SI qui est informatisée et qui fonctionne grâce aux ordinateurs.

Le SIA comprend :

  • Les logiciels utilisés (ERP, CRM, application web…).
  • Les bases de données.
  • Les serveurs, ordinateurs et réseaux.

👉 Exemple : Dans l’hôpital, le SIA inclut le logiciel de gestion des patients, la base de données des rendez-vous, et les serveurs qui stockent les radios.

4. Mise en perspective

  • Projet = cadre et objectifs → créer le site web.
  • SI = comprendre l’organisation et ses informations → comment la librairie gère les ventes et les stocks aujourd’hui.
  • SIA = solution automatisée → le site web et les bases de données qui remplacent les processus manuels.

⚡ En bref : L’analyse informatique est le pont qui relie le besoin réel (SI) à la solution technique automatisée (SIA), dans le cadre d’un projet concret.

Exemple : Librairie en ligne

  1. Projet

    • Développer un site web de vente de livres.
    • Objectif : permettre aux clients de consulter le catalogue et passer des commandes.
    • Livrables : maquettes, documentation, site web fonctionnel.

  2. Système d’Information (SI)

    • Ensemble de tout ce qui gère l’information dans la librairie :
      • Suivi des stocks (papier ou tableurs),
      • Règles de vente (réduction, livraison),
      • Organisation interne (commandes, facturation).

  3. Système d’Information Automatisé (SIA)

    • La partie automatisée du SI :
      • Base de données des livres et des clients,
      • Site web pour commander,
      • Logiciel de gestion des stocks.

Les défis de l’analyste

  • Communication : risque de malentendus entre client, analyste et développeurs
  • Qualité (ISO 8402) : le produit doit répondre aux besoins exprimés et implicites.
  • Choix techniques : chaque décision impacte le projet (ex. base de données, architecture).

Exemple : si l’analyste oublie un besoin essentiel, le logiciel sera inutilisable, même s’il est “bien codé”.

Le rôle concret de l’analyste fonctionnel

L’analyste fonctionnel est le pont entre le métier et le développement. Ses missions principales :

  • Traduire les besoins des utilisateurs en modèles et spécifications exploitables.
  • Documenter clairement les analyses pour les développeurs et testeurs.
  • Communiquer avec les parties prenantes et impliquer les utilisateurs (product owner) à chaque étape.

Outils et méthodes courants

💡 Astuce : La réussite d’un projet dépend autant de la qualité de l’analyse que de la compétence technique des développeurs.

Du rôle de l’analyste fonctionnel aux modèles

L’analyste fonctionnel ne se contente pas de recueillir des besoins : il doit les formaliser pour qu’ils soient compréhensibles par les développeurs, testeurs et parties prenantes.

Pour cela, il utilise des modèles :

  • Représentation simplifiée de la réalité complexe de l’entreprise.
  • Respecte des conventions pour être compréhensible par tous.
  • Se concentre sur l’essentiel, sans inclure de détails superflus.

💡 Exemple : un schéma de base de données montre uniquement la structure des informations (tables et relations) et non toutes les données réelles.

Ces modèles servent de langage commun entre le métier et la technique. C’est ici qu’intervient UML (Unified Modeling Language), le standard de modélisation utilisé pour représenter visuellement les systèmes logiciels.

📐 UML (Unified Modeling Language)

Définition

L’UML est un langage visuel standardisé permettant de modéliser des systèmes logiciels.
Il sert à créer des représentations compréhensibles par les développeurs, analystes et parties prenantes.

Objectifs principaux :

  • Spécification : décrire ce que doit faire le système.
  • Visualisation : représenter graphiquement les composants et interactions.
  • Documentation : conserver un historique clair et utilisable.
  • Communication : faciliter la collaboration entre équipes techniques et métiers.

💡 Exemple concret : un diagramme de classes UML montre les entités d’un site e-commerce (Client, Commande, Produit) et leurs relations, sans exposer toutes les données réelles.

Points forts

  • Universel et standardisé : reconnu dans l’industrie.
  • Polyvalent : applicable à différents types de systèmes et méthodologies.
  • Facilite la communication : sert de langage commun entre analystes, développeurs et utilisateurs.
  • Support à la conception orientée objet : idéal pour les systèmes modulaires et réutilisables.

Limites

  • Nécessite un apprentissage : syntaxe et conventions à maîtriser.
  • Ne définit pas de processus : UML est un langage, pas une méthodologie.
  • Certaines représentations sont limitées : par exemple, il n’est pas toujours adapté pour modéliser les données complexes d’une base de données (préférer MCD ou ERD).

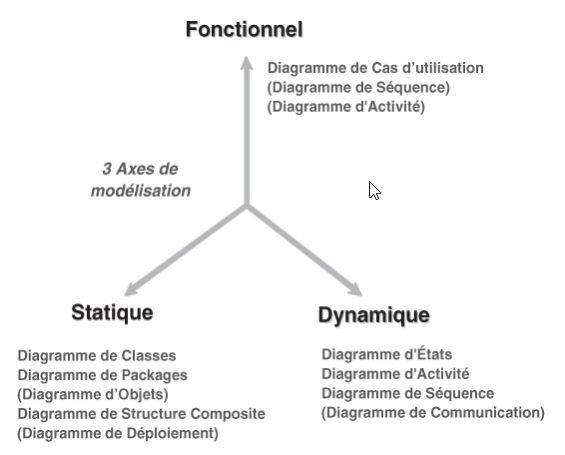

Les diagrammes UML principaux

1️⃣ Structure statique

Décrit la composition du système et ses relations fixes.

  • Diagrammes de classes : classes et relations (héritage, association).
  • Diagrammes d’objets : instances concrètes des classes.
  • Diagrammes de paquetages : organisation des modules et packages du projet.

2️⃣ Architecture

Décrit comment le système est organisé.

  • Diagrammes de composants : composants logiciels et leurs dépendances.
  • Diagrammes de déploiement : architecture matérielle et déploiement des composants.

3️⃣ Comportement dynamique

Décrit le fonctionnement du système dans le temps.

  • Diagrammes de cas d’utilisation : interactions utilisateurs / système.
  • Diagrammes d’états (statechart) : évolution d’un objet ou système selon les événements.
  • Diagrammes d’activités : flux de travail et processus.
  • Diagrammes de séquence : interactions entre objets au fil du temps.
  • Diagrammes de communication : échanges entre objets.
  • Diagrammes d’interaction (overview, timing) : vue synthétique ou temporelle des interactions.

💡 Exemple concret :

  • Diagramme de cas d’utilisation pour un site e-commerce : “Passer une commande”, “Ajouter un produit au panier”, “Consulter l’historique des commandes”.
  • Diagramme de séquence : décrit comment les objets Client, Panier et Commande interagissent pour finaliser l’achat.

Bonnes pratiques UML

  1. Exactitude : respecter la syntaxe UML.
  2. Précision : éviter toute ambiguïté dans les relations et attributs.
  3. Concision : ne pas surcharger les diagrammes avec des détails inutiles.
  4. Complétude : représenter tous les aspects essentiels du système.
  5. Cohérence : maintenir l’uniformité et éviter les contradictions.
  6. Compréhensibilité : diagrammes lisibles par toutes les parties prenantes.
  7. Uniformité : appliquer un style homogène dans tous les diagrammes.

🔗 Ressources utiles :
