Le diagramme de cas d’utilisation (Use Case Diagram)

🔙Index - ⬅️Introduction aux principes d’analyse informatique - ➡️

---

Introduction

Le diagramme de cas d’utilisation est un outil UML qui aide à comprendre ce que le système doit faire pour ses utilisateurs.
Il montre les fonctionnalités principales et qui interagit avec le système (utilisateurs ou autres systèmes), sans détails techniques.

À retenir :

• Permet de parler le même langage entre utilisateurs, analystes et développeurs.
• Définit le périmètre du système et ses fonctionnalités importantes.
• Aide à identifier les besoins réels grâce à des entretiens avec les utilisateurs.

💡 Astuce : commencez toujours par écouter les utilisateurs pour créer un diagramme clair et utile.

---

Éléments d’un diagramme de cas d’utilisation

Les acteurs

Un acteur représente un rôle joué par une personne, un processus ou un système externe qui interagit avec le système.

Représentation classique : petit bonhomme avec le nom du rôle dessous.

Représentation classique

Représentation alternative : classeur stéréotypé << actor >>.

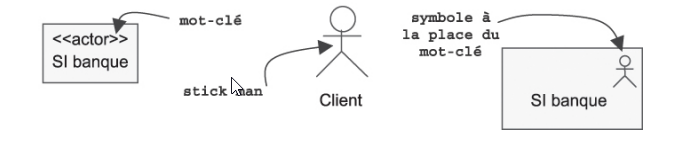

Représentation alternative

Types d’acteurs :

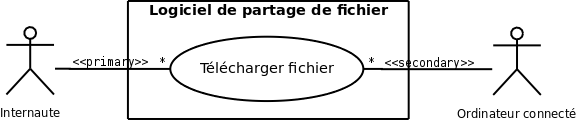

• Principal : celui qui bénéficie directement d’un cas d’utilisation. Se situe a gauche du système.
• Secondaire : celui qui fournit des informations ou services complémentaires. Se situe à droite du système.

Conseils pour identifier les acteurs :

• Rechercher tous les rôles externes qui interagissent avec le système.
• Inclure les systèmes ou dispositifs externes (ex. imprimantes, API externes).
• Regrouper les utilisateurs ayant le même rôle sous un seul acteur.
• Vérifier que chaque acteur communique directement avec le système.

Les cas d’utilisation

• Un cas d’utilisation décrit une fonctionnalité observable par un acteur.

• Représentation : ellipse contenant un verbe à l’infinitif (ex. “Retirer de l’argent”).

Représentation d'un cas d'usage

• Variante détaillée : classeur stéréotypé << use case >> pour inclure attributs ou opérations.

Représentation d'un cas d'usage sous forme d'une variante détaillé

Règles à respecter :

• Décrire le cas du point de vue de l’acteur, pas du système.
• Chaque cas doit représenter un service complet, du début à la fin.
• Éviter la redondance et le découpage excessif en sous-cas.
• Ne pas intégrer de notion temporelle : le diagramme montre les interactions, pas la chronologie.

La frontière du système

• Le système est représenté par un cadre :
  • À l’intérieur : les cas d’utilisation
  • À l’extérieur : les acteurs
• Permet de :
  • Définir le scope du système
  • Visualiser les interactions principales
  • Identifier ce qui est inclus ou exclu du système

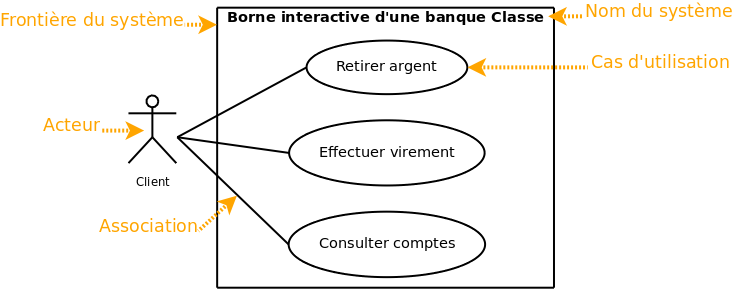

Example d'un diagramme de cas d'utilisation

Relations dans le diagramme

Relations entre Acteur et Cas d’utilisation

• Association : Une relation d’association est chemin de communication entre un acteur et un cas d’utilisation et est représenté un trait continu.

Example d'une Relations entre Acteur et Cas d’utilisation

Relations entre cas d’utilisation

Les relations permettent de montrer les dépendances et interactions entre les cas d’utilisation.

2 types de relations entre cas d’utilisation

1. Dépendances stéréotypées :

   • Inclusion (<< include >>)
   • Extension (<< extend >>)

2. Généralisation / spécialisation : héritage entre cas d’utilisation.

• Représentation graphique :
  • Dépendances : flèche en pointillé
  • Généralisation : flèche pleine avec triangle fermé

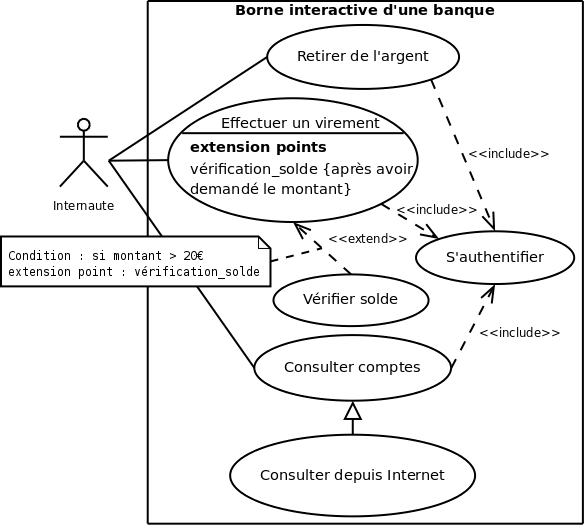

Example d'une Relations entre plusieurs cas d'utilisation

Relation d’inclusion (<< include >>)

• Un cas A inclut B si B est toujours exécuté lors du déroulement de A.

• Utilité :

  • Factoriser des actions communes à plusieurs cas d’utilisation.
  • Décomposer un cas complexe en sous-cas plus simples.

• Attention :

  • Ne pas abuser de la décomposition → risque de revenir à un découpage fonctionnel trop détaillé.
  • Les cas ne sont pas séquentiels : le diagramme ne représente pas l’ordre temporel.

Exemple : “Accéder aux informations d’un compte” inclut toujours “S’authentifier”.

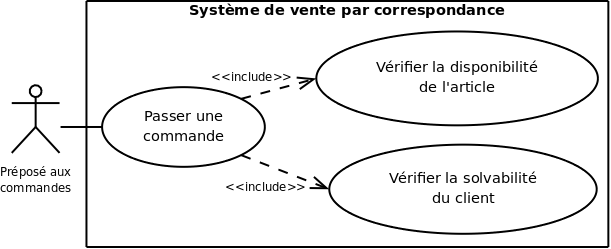

Example d'une Relation d'inclusion

Relation d’extension (<< extend >>)

• Un cas A étend B si A peut être exécuté en option pendant B.
• Caractéristique : optionnel et conditionnel, souvent lié à une règle métier.
• Point d’extension : moment précis où A peut intervenir dans B.
• Représentation : flèche pointillée avec stéréotype << extend >>, conditions indiquées dans une note.

Exemple : “Vérifier le solde” étend “Retirer de l’argent” seulement si le montant > 20 €.

Relation de généralisation

• Un cas A est une généralisation de B si B est un cas particulier de A.
• Sert à montrer une relation hiérarchique et facilite le réemploi des cas communs.
• Graphiquement : flèche pleine avec triangle fermé pointant vers le cas le plus général.

Exemple : “Consulter un compte” → généralisation de “Consulter le solde via Internet”.

En résumé

• Inclusion (<< include >>) : le cas A inclut obligatoirement le comportement du cas B.
  • Exemple : “Consulter solde” inclut obligatoirement “S’authentifier”.
• Extension (<< extend >>) : le cas A peut s’exécuter optionnellement pendant le cas B.
  • Exemple : vérification du solde uniquement si le retrait dépasse 20 €.
• Généralisation / spécialisation : un cas B est une variante plus spécifique du cas A.

Relations entre Acteur et Acteur

• Généralisation : un acteur A peut être substitué par un acteur B → B hérite de tous les cas d’A.

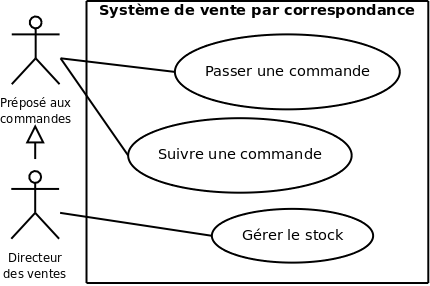

Example d'une Relations entre Acteur et Acteur

Dans l’example ci-dessus le directeur des ventes peut gérer le stock et en plus peux passer une commande et suivre une commande comme le préposé aux commandes.

---

Description textuelle d’un cas d’utilisation

Pour compléter un diagramme de cas d’utilisation, chaque cas peut être décrit en texte afin de préciser le déroulement et les conditions. Cette description se compose généralement de trois parties :

1. Identification du cas

• Nom : un verbe à l’infinitif suivi d’un complément (ex. : Retirer de l’argent).
• Objectif : résumé de l’intention principale du cas.
• Acteurs principaux : ceux qui déclenchent le cas et bénéficient directement du résultat.
• Acteurs secondaires : ceux qui fournissent des informations ou reçoivent des données à la fin du cas.
• Dates : création et dernières mises à jour.
• Responsable : personne ou équipe en charge du cas.
• Version : numéro de version pour le suivi.

2. Scénarios ou déroulement

Cette partie décrit le comportement du système et les interactions avec les acteurs pour chaque cas d’utilisation. L’objectif est de documenter tous les chemins possibles, afin que les développeurs et testeurs comprennent précisément comment le système doit réagir.

2.1. Scénario nominal (ou principal)

• Correspond au déroulement standard lorsque tout se passe comme prévu.

• Chaque étape décrit qui fait quoi, dans quel ordre.

• On se place du point de vue de l’acteur, pas de la technique interne du système.

• Exemple : Pour Retirer de l’argent, le scénario nominal peut être :

  1. L’utilisateur insère sa carte.
  2. Le système demande le code PIN.
  3. L’utilisateur saisit le code PIN correct.
  4. Le système affiche le menu des opérations.
  5. L’utilisateur sélectionne Retirer de l’argent.
  6. Le système délivre l’argent et met à jour le compte.

2.2. Scénarios alternatifs (ou variantes)

• Décrivent les chemins différents possibles selon des choix ou des conditions.
• Ils permettent de modéliser des comportements optionnels ou alternatifs.
• Exemple : Dans le scénario Retirer de l’argent, si le compte a un solde insuffisant :
  • Le système affiche un message d’erreur et propose de saisir un autre montant.

2.3. Scénarios d’exception (ou erreurs)

• Traitent les situations imprévues ou erreurs qui peuvent survenir.
• Ces scénarios sont essentiels pour la robustesse du système et la préparation aux tests.
• Exemple : Carte invalide ou système hors service :
  • Le système refuse la transaction et indique la raison à l’utilisateur.

2.4. Préconditions

• État ou conditions qui doivent être respectées avant que le scénario puisse démarrer.

• Permet de savoir quand un cas est déclenchable ou non.

• Exemple :

  • L’utilisateur possède un compte actif.
  • Le distributeur est opérationnel et connecté au réseau bancaire.

2.5. Postconditions

• État ou résultat attendu après la fin du scénario, que tout se soit déroulé normalement ou selon les variantes.

• Permet de vérifier que le système a atteint l’objectif prévu.

• Exemple :

  • Le compte de l’utilisateur est débité.
  • L’argent a été délivré.
  • Le solde du compte est mis à jour dans le système.

3. Informations complémentaires (optionnel)

• Spécifications non fonctionnelles : performances, sécurité, contraintes légales…
• Contraintes techniques : interfaces avec d’autres systèmes, formats de données, etc.
• Description de l’interface graphique ou des écrans impliqués.

---
